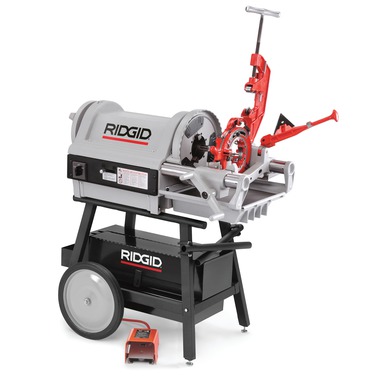

1224 型套丝机

1224 型套丝机

1224 型可为各种管道加工螺纹，包括黑色镀锌和覆塑管，以及不锈钢、IMC 和厚壁线管，还有最高 30 Rockwell C 的螺杆。

显示较少
阅读更多

特性

  • 感应电机有助于将噪音降至最低。
  • 特殊的电容启动/电容运行电机允许 1224 型在产生电压降时为各种材料加工螺纹。
  • 1/4"-2" 通用牙模头；2 1/2"-4" 倾斜牙模头允许切削锥形或直型 NPT/NPSM 或 BSPT/BSPP 螺纹。
  • 通过头部润滑对板牙和工件进行恒定、正确的润滑。

规格

适用管径 1/4"-2" (6mm-100mm) @ 36 RPM、2-1/2"-4" (65mm-100mm) @ 12 RPM、4"-6" (100mm-150mm) 与 161 齿轮驱动套丝头配合使用。
螺杆套丝能力 1/4"-2" (6mm-50mm)。
电机控制 反转/关闭/正转，重型旋转开关和一体式脚踏开关。
变速器 传动比为 3:1 的双速变速器。
卡爪 锤击式夹紧卡爪，配有可更换的卡爪插片。
后部定心装置 凸轮机构。
润滑泵 自吸式、内齿轮型、自动反转、恒流。
注油 通过牙模头

订货信息
{{model}}
订货号码 型号 描述 牙模头 转速 电压 (伏) 频率 (赫兹) 相位 电机类型 运行耗电 (A) 功率 重量
磅 千克
26092 1224  1/4" - 4" NPT 锤击式设备  711/714  36/12  120  60  1  感应  15  -  509.0  231.0
  • 26132 - 711 SO 通用右旋板牙
  • 26152 - 714 SO 后撤式右旋板牙
  • 26192 - 板牙 1224 2 - 1/2" - 4 NPT HS
  • 47745 - 1/2" - 3/4" 通用合金板牙组
  • 47750 - 1" - 2" 通用合金板牙组
  • 26212 - 1/4"-4" 轮式割刀
  • 26217 - 1/4"-4" 刀片式修边器
  • 33125 - 刀片，F229 3 & 4 HD
  • 46030 - 3/16" 六角扳手
  • 46040 - 7/32 六角扳手
  • 46190 - 1/4" 六角扳手
  • 70835 - Nu-Clear 螺纹切割油
  • 83975 - 管钳，3/4 组合
26097 1224  1/4" - 4" NPT 锤击式设备  711/714  36/12  230  60  1  感应  8  -  509.0  231.0
  • 26132 - 711 SO 通用右旋板牙
  • 26152 - 714 SO 后撤式右旋板牙
  • 26192 - 板牙 1224 2 - 1/2" - 4 NPT HS
  • 47745 - 1/2" - 3/4" 通用合金板牙组
  • 47750 - 1" - 2" 通用合金板牙组
  • 26212 - 1/4"-4" 轮式割刀
  • 26217 - 1/4"-4" 刀片式修边器
  • 33125 - 刀片，F229 3 & 4 HD
  • 46030 - 3/16" 六角扳手
  • 46040 - 7/32 六角扳手
  • 46190 - 1/4" 六角扳手
  • 70835 - Nu-Clear 螺纹切割油
  • 83975 - 管钳，3/4 组合
26127 1224  1/4" - 4" BSPT 锤击式设备  911/914  36/12  120  60  1  感应  15  -  509.0  231.0
  • 26137 - 911 1/4" - 2" BSPT 1224 牙模头，自开式，右旋
  • 26147 - 913 1/4" - 2" BSPT 1224 牙模头，快开式，左旋
  • 33642 - 1224 高速钢BSPT 板牙
  • 66665 - 1/2" - 3/4'' 通用合金组
  • 66670 - 1-2'' 通用合金组
  • 26212 - 1/4"-4" 轮式割刀
  • 26217 - 1/4"-4" 刀片式修边器
  • 33125 - 刀片，F229 3 & 4 HD
  • 46030 - 3/16" 六角扳手
  • 46040 - 7/32 六角扳手
  • 46190 - 1/4" 六角扳手
  • 70835 - Nu-Clear 螺纹切割油
  • 83975 - 管钳，3/4 组合
26112 1224  1/4" - 4" BSPT 锤击式设备  911/914  36/12  115  50  1  感应  15  -  463.0  210.0
  • 26137 - 911 1/4" - 2" BSPT 1224 牙模头，自开式，右旋
  • 26147 - 913 1/4" - 2" BSPT 1224 牙模头，快开式，左旋
  • 33642 - 1224 高速钢BSPT 板牙
  • 66665 - 1/2" - 3/4'' 通用合金组
  • 66670 - 1-2'' 通用合金组
  • 26212 - 1/4"-4" 轮式割刀
  • 26217 - 1/4"-4" 刀片式修边器
  • 33125 - 刀片，F229 3 & 4 HD
  • 46030 - 3/16" 六角扳手
  • 46040 - 7/32 六角扳手
  • 46190 - 1/4" 六角扳手
  • 83975 - 管钳，3/4 组合
  • 11931 - 螺纹切割油
26122 1224  1/4" - 4" BSPT 锤击式设备  911/914  36/12  230  60  1  感应  8  -  509.0  231.0
  • 26137 - 911 1/4" - 2" BSPT 1224 牙模头，自开式，右旋
  • 26147 - 913 1/4" - 2" BSPT 1224 牙模头，快开式，左旋
  • 33642 - 1224 高速钢BSPT 板牙
  • 66665 - 1/2" - 3/4'' 通用合金组
  • 66670 - 1-2'' 通用合金组
  • 26212 - 1/4"-4" 轮式割刀
  • 26217 - 1/4"-4" 刀片式修边器
  • 33125 - 刀片，F229 3 & 4 HD
  • 46030 - 3/16" 六角扳手
  • 46040 - 7/32 六角扳手
  • 46190 - 1/4" 六角扳手
  • 70835 - Nu-Clear 螺纹切割油
  • 83975 - 管钳，3/4 组合
29863   1224 220V BSPT 套丝机  -  -  -  -  -  -  -  -  -  231.0
29858 1224  1224 220V NPT 套丝机  -  -  -  -  -  -  -  -  509.0  231.0
支架
{{model}}
订货号码 型号 描述 重量
磅 千克
22563 -  钢机柜 (200A)  42  19.30
92457 100A  100A 通用支脚和托盘支架  75  34.50
92462 150A  150A 通用轮和托盘支架  103  46.70
92467 200A  200A 通用轮和机柜支架  104  47.20
牙模头
{{model}}
订货号码 型号 描述 适用管径 重量
英寸 毫米 磅 千克
26132 711  711 SO 通用右旋板牙  1/4 - 2  6.4 - 50.8  12.2  5.6
26137 911  911 1/4" - 2" BSPT 1224 牙模头，自开式，右旋  1/4 - 2  6.4 - 50.8  12.2  5.6
26142 713  713 1/4" - 2" NPT 1224 牙模头，快开式，左旋  1/4 - 2  64.0 - 102.0  12.2  5.6
26147 913  913 1/4" - 2" BSPT 1224 牙模头，快开式，左旋  1/4 - 2  6.4 - 50.8  12.2  5.6
26152 714  714 SO 后撤式右旋板牙  2 1/2 - 4  6.4 - 50.8  30.0  13.6
26157 914  914 1/4" - 2" BSPT 1224 牙模头，后撤式自开口，右旋  2 1/2 - 4  64.0 - 102.0  30.0  13.6
26162 541  541 1/4" - 1" 螺栓 1224 牙模头，快开式，右旋/左旋  1/4 - 1  6.4 - 25.4  7.5  3.4
26167 542  542 1-1/8" - 2" 螺栓 1224 牙模头，快开式，右旋/左旋  1 1/8 - 2  29.0 - 50.8  9.2  4.2
55447 725  725 2-1/2” - 4” 切沟槽牙模头  2 1/2 - 4  64.0 - 102.0  30.0  13.6
55452 766  766 刀片式割刀  3/4 - 4  64.0 - 88.9  21.0  9.5
57492 -  4" 切沟槽用板牙  * -  -  2.2  1.0
57497   2 1/2"-3 1/2" 切沟槽用板牙  * 2 1/2 - 3 1/2  102.0  2.2  1.0
57502 -  仅 4" 切沟槽组件  * -  -  -  -
57507   仅 2 1/2" -3 1/2" 切沟槽组件  * -  19.0 - 102.0  -  -
58712 -  刀具  -  -  -  -
不适用于不锈钢
注：牙模头不包含板牙。所有牙模头均采用透头加油方式
板牙
{{model}}
订货号码 描述 适用管径 重量
英寸 毫米 磅 千克
26192 板牙 1224 2 - 1/2" - 4 NPT HS  2 1/2 - 4  62.0 - 100.0  2.2  1.0
33642 1224 高速钢BSPT 板牙  2 1/2 - 4  62.0 - 100.0  2.2  1.0
31827 1224 高速钢NPT 覆塑板牙  2 1/2 - 4  62.0 - 100.0  2.2  1.0
31832 1224 高速钢BSPT 覆塑钢管板牙  2 1/2 - 4  62.0 - 100.0  2.2  1.0
32237 1224 高速钢NPT PVC 管板牙  2 1/2 - 4  62.0 - 100.0  2.0  1.0
32242 1224 高速钢BSPT PVC 管板牙  2 1/2 - 4  62.0 - 100.0  2.0  1.0
33057 1224 高速钢NPT 不锈钢板牙  2 1/2 - 4  62.0 - 100.0  2.0  1.0
33072 1224 45 度倒坡口板牙  2 1/2 - 4  62.0 - 100.0  2.0  1.0
33077 1224 37 1⁄2˚ 倒坡口板牙  2 1/2 - 4  62.0 - 100.0  2.0  1.0
44992 1224 倒坡口导向装置  2 1/2 - 4  62.0 - 100.0  2.0  1.0
44997 仅 1224 37 1⁄2˚ 倒坡口钻头  -  -  -  -
45002 仅 1224 45˚ 倒坡口钻头  -  -  -  -
注：NPSM 螺纹通过调节牙模头使用 NPT 板牙加工。请参阅手册以了解详细信息。
附件

{{model}}
订货号码 型号 描述 适用管径 重量
英寸 毫米 磅 千克
51005 819  819 整套短管夹具，1/2" - 2" NPT  0.5 - 2.0  6.0 - 50.0  10.5  4.8
  • 51020 - 短管夹具管钳
  • 51055 - 1/2'' NPT 转接器
  • 51060 - 管子转接器 1” NPT
  • 51065 - 1'' NPT 转接器
  • 51070 - 1 1/4'' NPT 转接器
  • 51075 - 1 1/2'' NPT 转接器
  • 短管夹具衬套
61122 840A  840A 通用驱动轴  -  -  31.0  14.1
26187 -  用于 PE 涂层管的卡爪插片和滚轮组  -  -  0.2  0.1
26212 764  1/4"-4" 轮式割刀  -  -  19.0  8.6
26217 744  1/4"-4" 刀片式修边器  -  -  13.0  5.9
26707 -  变速器润滑脂，1 lb  -  -  1.0  0.5
34157 419  短管夹具 2 1/2" NPT  -  -  5.5  2.5
34162 419  短管夹具 3" NPT  -  -  5.5  2.5
34167 419  短管夹具 4" NPT  -  -  5.5  2.5
34172R 419  短管夹具 2 1/2" BSPT  -  -  5.5  2.5
34177R 419  短管夹具 3" BSPT  -  -  5.5  2.5
34182 419  短管夹具 4" BSPT  -  -  5.5  2.5
34577 -  1/4"-4" 修边器刀片  -  -  0.5  0.2
